CMM-22E/CMM-22Z 倒置金相显微镜主要用于鉴定和分析金属内部结构组织，倒置金相显微镜是金属学研究金相的重要仪器，是工业部门鉴定产品质量的关键设备。倒置金相显微镜主要用以鉴别和分析各种金属及合金的组织结构，应用于工厂或实验室进行铸件质量鉴定，原材料的检验或对材料处理后金相组织的研究分析等工作。倒置金相显微镜不仅能观察动态图像，还能将所需要的图片进行编辑、保存和打印。 |
| |

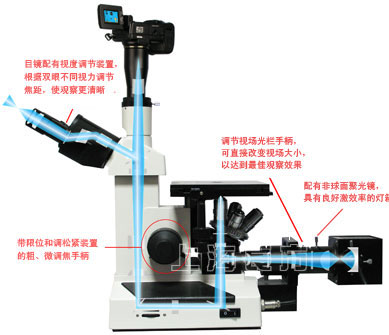

仪器图解说明 |
| |
◇ 平场物镜作为标准配置，能够提供同类显微镜中优越的图像平场性
CMM-22 倒置金相显微镜采用与高级显微镜相同的光学系统。而且平场消色差物镜首次作为标准配置应用于教学级显微镜，它能够提供高对比度的清晰图像，清晰范围直达视场边缘。CMM-22 的图像品质都有了质的飞跃。在厂矿企业、高等院校，得到了广泛的应用，系统性能在同类显微镜中一直处于领先水平。 |
| |
 |
| |
◇ 高像素成像系统
采用高像素数码相机成像，保证了采集到高质量图像。不仅可以在目镜上作显微观察，还能在数码相机(计算机)显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。 |
| |
◇ 卓越的图像质量
平场物镜作为标准配置，能够提供同类显微镜最佳的图像平场性。其内置式非球面聚光透镜可以使图像在整个视场内获得明亮、均匀的照明。 |
| |
 |
| |
◇ 平场物镜下出色的平场图像
对各种试样的观察，都能提供拥有出色的明亮度与清晰度的图像。配合久无限远校正光学系统，采用了PL系列平场消色差物镜作为基本配置，这一系列物镜由精选的高级玻璃通过精密制作而成。因此平场度得到显著提高，图像品质有着质的飞跃。采用6V，20W高强度卤素灯反射光照明光源。 |
| |
  |
| |
◇ 防霉处理，提高零件耐用性
由于物镜、目镜和观察筒都进行了有效的防霉处理，所以能确保获得持续清晰的图像，并延长显微镜的使用寿命，即使在湿热的环境中工作也不受影响。 |
| |
◇ 孔径光栏
孔径光栏主要是为了配合各种不同数值孔的物镜，一般情况下，孔径光栏的直径2调至物镜视场1的70%-80%，同时调节光源的亮度，以获得适当的对比度的图像。(注意：当物镜的放大倍数大时，孔径光栏是小的） |
| |
 |
| |
◇ 视场光栏
调节视场光栏手柄，可直接改变视场大小，使视场光栏比目镜视场稍大，以达到最佳观察效果 |
| |
◇ 滤色片
根据不同用户的需要，插入磨砂或黄、绿、蓝几中不同滤色片，以获得满意日像质。 |
| |
 |
| |
◇ 五孔转盘式物镜转换器
配备有五孔转盘式物镜转换器允许同时转接5个物镜， 其放大倍数由低至高。并设有机械定位，设计使旋转更平滑，也增强了耐用性。高精度的机械加工确保了使用中的平滑性和耐用性。物镜转盘上带有一个橡胶环，符合人机工程学原理，便于转换。同时，转换器周圈带有突楞，使得旋转更加方便。 |
| |
 |
| |
◇ 可移动载物台
可移动载物台，无突出支架，从而避免了因支架造成的意外伤害或碰伤手指，其抗磨损无支架式设计式确保了载物台的持续平稳移动。由于试样的观察表面与工作台表面重合，因此对试样高度无要求。 |
| |
 |
| |
◇ 调焦机构及平稳可靠的底座
仪器带限位和调节松紧装置和同轴粗微动系统，左右手轮斜面上均刻有分度，每格值移动台升降 0.002mm， 底座支承面积大，重心较低，安放更加平稳可靠。 |
| |
 |
| |
|
| |
